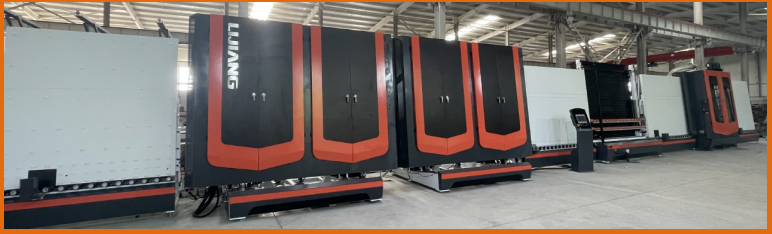

Línea automática de llenado de gas doble para vidrio aislante de gran tamaño

Componentes principales:
•La línea tiene 7 secciones:
01 Sección de carga;
02 Sección de lavado y secado;
03 Sección de descarga;
04 Sección de inspección e instalación del marco espaciador;
05 Sección de transferencia;
06 Sección de prensado (y llenado de gas argón);
07 Sección de descarga.

RENDIMIENTO:
•Sistema de control PLC Siemens alemán, interfaz de pantalla táctil
•Identificación automática de vidrio revestido y vidrio Low-E
•3 pares de cepillos suaves que pueden lavar vidrio Low-E en línea y fuera de línea
•La lavadora adopta material SS y material impermeable
•Sistema de calefacción de aire
•Dispositivo de arranque y parada automática del ventilador de aire •
Sistema de reducción de ruido
•Visualización en línea de la velocidad de lavado
•Funcionamiento intermitente inteligente, ahorro de energía

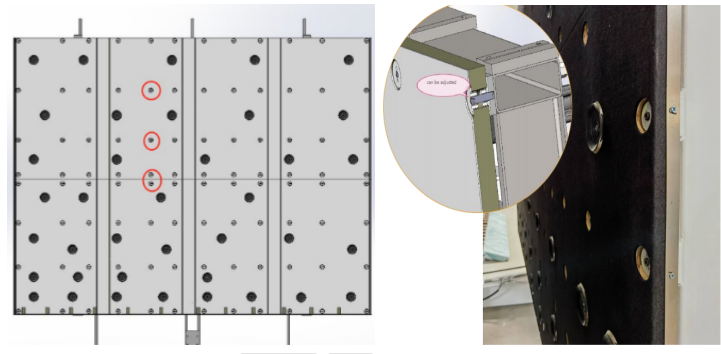

•Tornillos ajustables dentro del panel de prensado, mantienen el panel de prensado recto
•Llenado automático de gas en línea (opcional)
•Modo de conexión de enchufe de aviación, fácil de instalar

• 01 Cargando sección

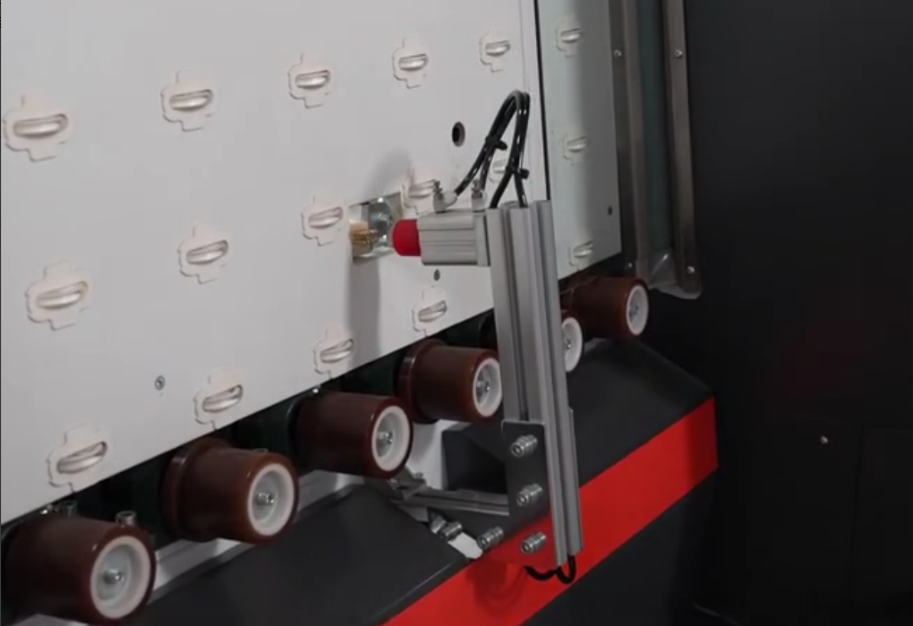

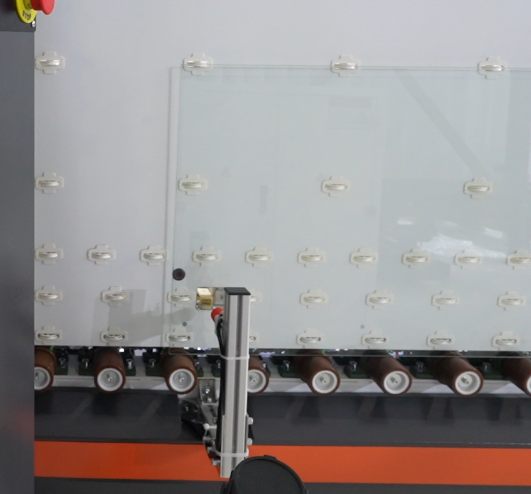

Bajo emisivo vaso detección de películas

Adoptar l Punta de vidrio ow-E - detección del tipo de contacto, cuando el superficie de película de vidrio de baja emisividad ce es poner invertido, emitirá una alarma automáticamente. , para no rasca el película de baja emisividad , con alto Tasa de reconocimiento.

mi resolver eficazmente el problema de la alta transparencia bajo - película de vidrio e reconocimiento.

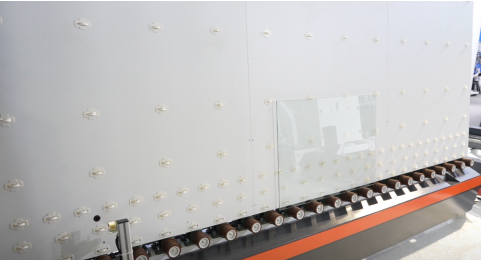

Vaso transportador

El Los bloques de cojinetes de transporte están fijados en un 8 mm plano fresado placa de acero . La altura de la bloques de cojinetes se puede ajustar a Transportar pequeños trozos de vidrio sin problemas. Aumentos ing la capacidad de carga del vidrio .

• 02 W cenizas y secado máquina

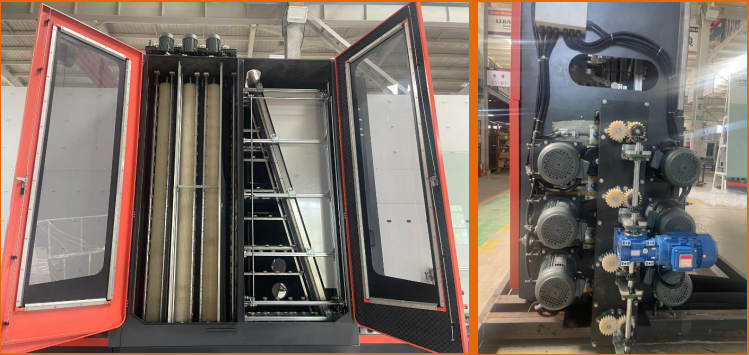

Sección de lavado

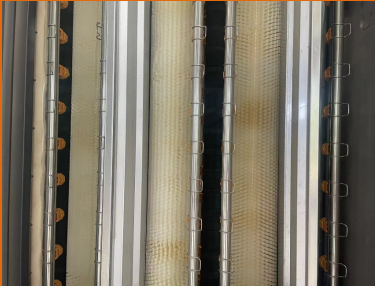

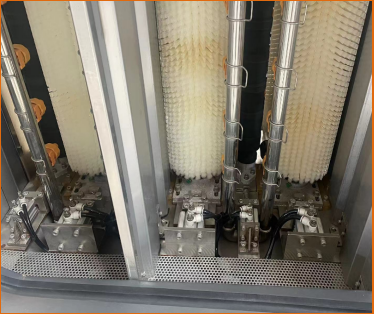

1. acero inoxidable 304 Caja de lavado, 3 pares de cepillos suaves para lavar (para vidrio de baja emisividad)

2. A medición automática del espesor del vidrio cuando el tamaño del vidrio sea superior a 8 mm

3. Tres secciones de lavado independientes, lavado tres veces con agua separada

4. Control automático de temperatura del depósito de agua, sistema de reposición de agua

5. Con Indicador de velocidad de lavado, muestra con precisión la velocidad de lavado (8-10 min).

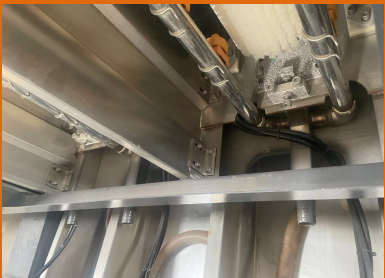

6. Usando t cojinetes de empuje dentro de la lavadora

7. Silenciar el algodón, reducir el ruido

Sección de secado

8. La distancia de apertura y cierre de la cuchilla de aire se puede ajustar automáticamente según el grosor del vidrio. .

9. Ajustar ed La estructura adopta una estructura mecánica, de alta estabilidad. .

10. Puede continuar lavar diferente grosor vaso es automáticamente, yo t es bueno para fabricación de vidrio aislante laminado .

• 03 Sección de descarga

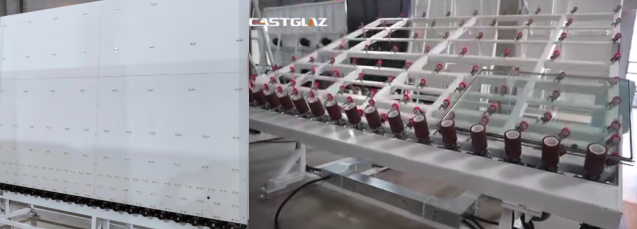

Transportador de rodillos

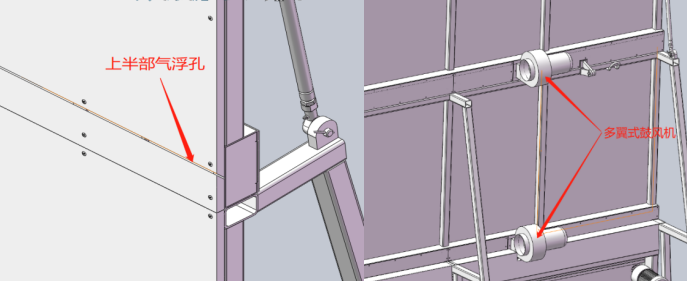

Transportador neumático flotante (función opcional)

• 04 Sección de inspección e instalación del marco espaciador

11. Gracias a su avanzado diseño de ajuste mediante tornillos, el marco de aluminio ofrece una alta precisión de posicionamiento.

12. El riel guía de aleación de aluminio es ligero y plano, y se ajusta automáticamente hacia arriba y hacia abajo según la altura del cristal.

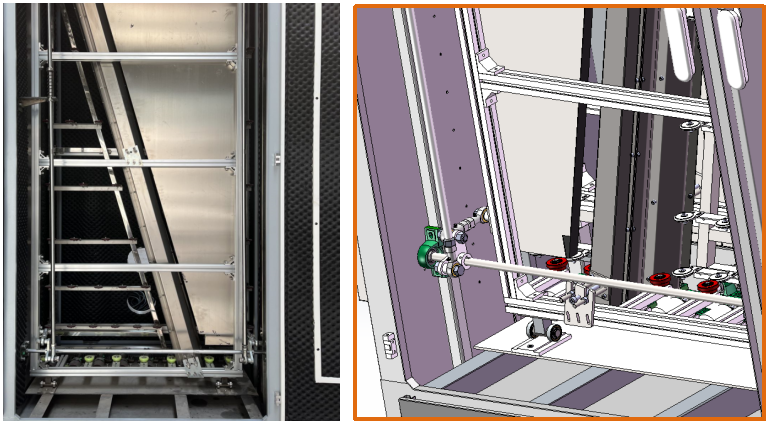

13. Adopta un diseño hueco y la puerta de mantenimiento está diseñada para limpiar las manchas difíciles en la parte posterior del cristal (opcionalmente, cuenta con un panel posterior de control con elevación automática).

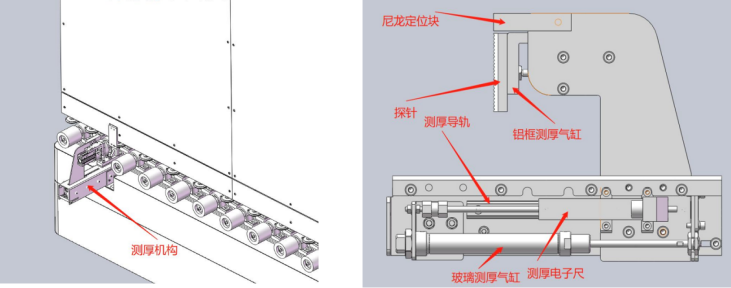

• 05 Sección de descarga (Dispositivo de medición de espesor para llenado de gas)

• 06 Sección de prensado y llenado de gas argón

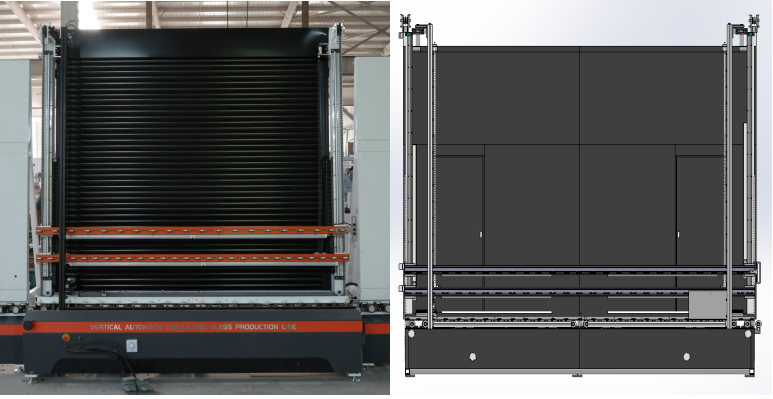

Máquina de prensado

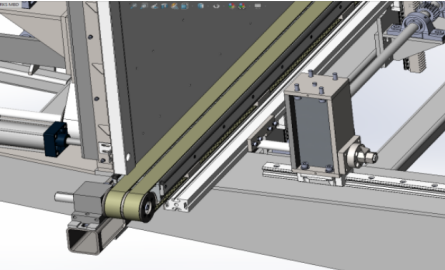

14. Utiliza una correa síncrona con servomotor para garantizar una precisión de prensado ultra alta y una velocidad de prensado rápida. Permite fabricar vidrio grande y grueso.

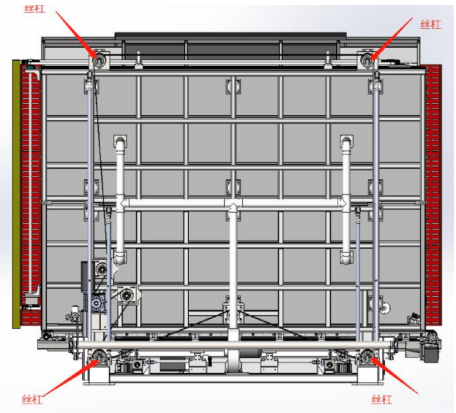

15. Prensado del husillo (correa síncrona del servomotor)

16. Tabla de planchar con estructura ajustable para garantizar una larga vida útil.

17. A vidrio de presión automática de acuerdo a diferente vidrio grueso y el ancho del espaciador de aluminio.

Repostaje de gas online (opcional)

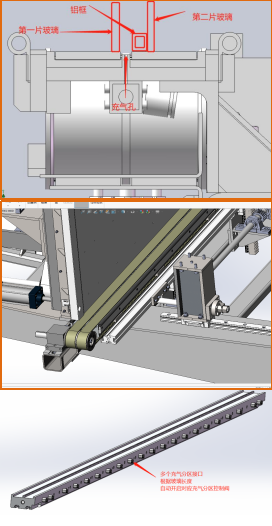

18. Método de llenado de gas: Llenado de gas agujero s son automáticamente posición ed de acuerdo a diferentes tamaños de vasos, asegurar ing el orificio de gas argón siempre está entre el medio del primer vaso y espaciador marco. Para espaciadores anchos de ventanas y puertas residenciales , y triple cristal, nuestras ventajas son obvias. .

Allá es dividir do control del haz de llenado de gas argón , ¿cuándo se fabrican los diferentes tamaños de vasos? va a Detecta automáticamente la longitud del vidrio y activa la longitud correspondiente del orificio de gas argón. ,sav ing fuente de gas .

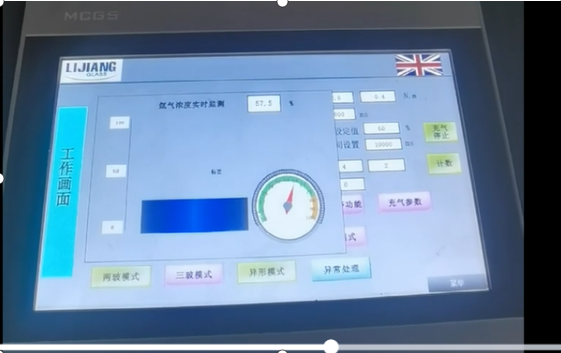

19. Función de visualización: la pantalla táctil mostrará todo el proceso de llenado de gas argón, lo que le permitirá verlo con mucha claridad. ly ¿Cuánto gas argón ya está lleno? l ed dentro

.

20. Se puede ajustar la concentración de llenado. Según el cliente ’ s requerir mentos , allá son tres modos: modo de tiempo, modo de cálculo automático de volumen, modo de detección automática del contenido de argón.

21. El llenado se detendrá automáticamente w cuando es es Según sus necesidades. Concentración de gas s son más del 90% .

22. A Tiempo de llenado de gas rgón: 3-5 segundos (1*1 m) Espesor del vidrio aislante: 12-60 mm ;12- 80 mm &12-100 mm ( do aduanero Opcional )

23. Visualización directa del proceso de inflado /más del 90% /Parada automática tras el llenado completo .

Es beneficioso añadir nuevas funciones (TPS, 4 SG, barra espaciadora súper, etc.).

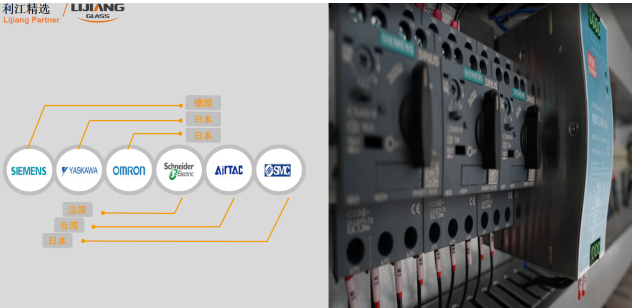

24. Sistema de control Siemens alemán, rendimiento estable, gran escalabilidad.

• 07 Sección de descarga (la mesa basculante es opcional)

Datos técnicos

Parámetros eléctricos
